Изготавливаем бирки с нанесенным номером технологического оборудования.
Варианты исполнения по материалу основы: самоклеящаяся пленка, вспененный ПВХ (3 мм), оцинкованный металл, композит (АКП) 3 мм.
Варианты исполнения по материалу основы: самоклеящаяся пленка, вспененный ПВХ (3 мм), оцинкованный металл, композит (АКП) 3 мм.

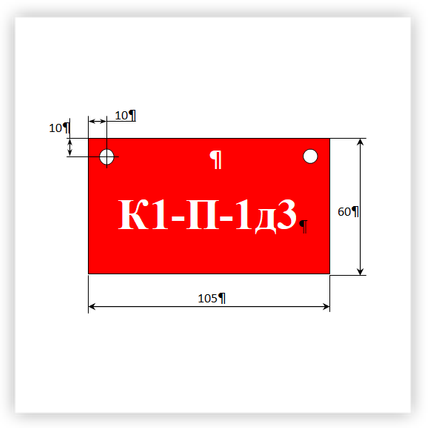

Вариант исполнения из оцинкованной стали размером 105х60 мм и толщиной S=0,7-0,8 мм.
Для крепления бирок предусмотрены два отверстия Ø5-6 мм.
Основная надпись выполняется шрифтом Times New Roman или Arial, размер кегля основной надписи – 28.
Цвет основной надписи по ГОСТ 14202-69 п.31.
| № п/п | Наименование подсистемы ТМО | Спектральные составляющие цвета по RGB (название цвета) | Пример цвета |
1 | Вода | зеленый | |
| трубопроводы питательной воды | 80:200:120 (зеленый) | ||
| котловая вода котлов-утилизаторов ПГУ (ГТУ) | |||
| конденсатопроводы | 173:223:173 (светло-зеленый) | ||
| прямая
сетевая вода | |||
| обратная сетевая вода | |||
| циркуляционная вода | |||
| техническая вода | |||
| охлаждающая вода | |||
| загрязненная вода | |||
| обессоленная вода | |||
| подпитка тепловой сети | |||
| исходная вода | |||
| пожарная вода | |||
2 | Пар | 255:0:0 (красный) | |
3 | Воздух | синий | |
| сжатый воздух | 0:149:182 | ||
| приточная вентиляция | |||
вытяжная вентиляция | |||
4 | Газы горючие и негорючие | желтый | |
| газопотребление (природный газ) | 255:255:0 | ||
| тракты
азота | |||
| системы газового пожаротушения | |||
| продукты сгорания | |||
5 | Кислоты | 255:165:0 (оранжевый) | |
6 | Щелочи | 247:84:255 (фиолетовый) | |
7 | Жидкости горючие и негорючие | коричневый | |
| маслоснабжение ГТУ, ПТУ и др. | 205:149:117 | ||
| антифриз КВОУ ГТУ | |||
| растворы аммиак | |||
| растворы
фосфатов | |||
| мазут | 177:81:36 (темно-коричневый) |
Стоимость бирки - расчетная.
Отгрузка производится с нашего склада в г. Челябинск. Для иногородних клиентов: варианты доставки.
При отсутствии на складе - под заказ (от 2 рабочих дней с момента оплаты).
При отсутствии на складе - под заказ (от 2 рабочих дней с момента оплаты).
Указанные на данном сайте цены приведены без учета НДС. При необходимости работы с НДС - пожалуйста уведомляйте наших менеджеров в момент оформления заказа! Работа с НДС осуществляется только через ООО "Центр безопасности труда". При этом на позиции знаков – НДС 20%.
Подробнее о вариантах выписки счета и о НДС на этой странице нашего сайта.
